INSTRUKCJA OZNAKOWANIA PUNKTU SCHRONIENIA
1. Cel i zakres instrukcji
Instrukcja dotyczy oznakowania punktu schronienia, mającego na celu szybką identyfikację i odnalezienie go. Obejmuje oznakowanie budynku, wejścia do budynku oraz samego punktu schronienia.
2. Zasady oznakowania punktu schronienia
Punkt schronienia powinien być oznaczony międzynarodowym znakiem rozpoznawczym obrony cywilnej oraz napisem „PUNKT SCHRONIENIA”.
3. Wymagania dla kolorystyki oznaczenia

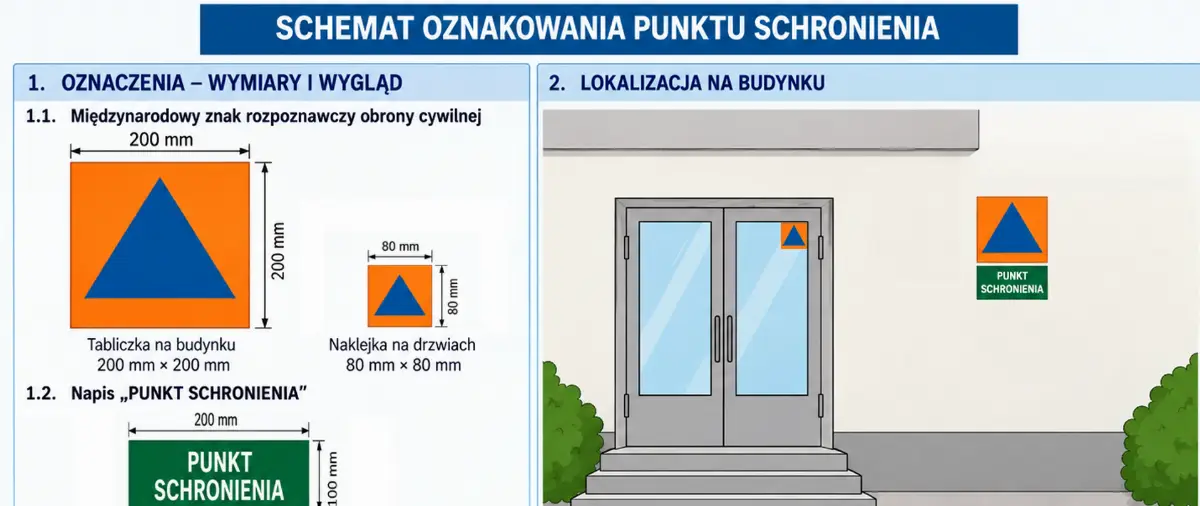

Międzynarodowy znak rozpoznawczy obrony cywilnej to równoboczny trójkąt w kolorze niebieskim (CMYK 88, 63, 11, 25), umieszczony na tle pomarańczowym (CMYK 0, 50, 96, 0). Napis „PUNKT SCHRONIENIA” ma być w kolorze białym na zielonej tabliczce (CMYK 90, 10, 80, 0), zgodnie z wzorem przedstawionym na rysunku nr 2, umieszczonej pod znakiem opisanym w rysunku nr 1.
4. Wymagania dla wymiarów i lokalizacji oznaczenia
- Międzynarodowy znak rozpoznawczy obrony cywilnej:
- Tabliczka o wymiarach 200 mm × 200 mm umieszczona na budynku.
- Naklejka o wymiarach 80 mm × 80 mm umieszczona w górnym prawym rogu na drzwiach do budynku oraz na drzwiach do punktu schronienia.
- Napis „PUNKT SCHRONIENIA”:
- Tabliczka o wymiarach 100 mm × 200 mm umieszczona pod tabliczką międzynarodowego znaku rozpoznawczego obrony cywilnej na elewacji budynku.
Oznakowanie powinno być czytelne i dobrze widoczne, a ich materiał odporny na działanie warunków atmosferycznych, w tym na wodę oraz promieniowanie UV. Zaleca się umieszczanie oznakowania w widocznym miejscu na ścianie frontowej, po prawej stronie głównego wejścia, na wysokości górnej krawędzi drzwi lub wyżej, a także nad bramą lub obok innego otworu, który służy jako droga dojazdowa do punktu schronienia.
PODSTAWA OPRACOWANIA
Podstawa prawna: rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. z 2023 r. poz. 822 z późn. zm.), w brzmieniu obowiązującym od dnia 30.09.2029 r.
